Разберитесь, что такое частные адреса и NAT
| | |
Раньше, когда доступ в Internet еще не был повсеместно распространен, организации выбирали произвольный блок IP-адресов для своих сетей. Считалось, что сеть не подключена и «никогда не будет подключена» к внешним сетям, hostomv выбор IP-адресов не имеет значения. Но жизнь не стоит на месте, и в настоящее время очень мало сетей, которые не имеют выхода в Internet.
Теперь необязательно выбирать для частной сети произвольный блок IP-адресов. В RFC 1918 [Rekhter, Moskowitz et al. 1996] специфицированы три блока адресов, которые не будут выделяться:
Если использовать для своей сети один из этих блоков, то любой хост сможет обратиться к другому хосту в этой же сети, не опасаясь конфликта с глобально выделенным IP-адресом. Разумеется, пока сеть не имеет выхода во внешние сети, выбор адресов не имеет значения. Но почему бы сразу не воспользоваться одним из блоков частных адресов и не застраховаться тем самым от неприятностей, которые могут произойти, когда внешний выход все-таки появится?
Что случится, когда сеть получит внешний выход? Как хост с частным IP-адресом сможет общаться с другим хостом в Internet или другой внешней сети? Самый распространенный ответ - нужно воспользоваться преобразованием сетевых адресов (Network Address Translation - NAT). Есть несколько типов устройств, поддерживающих NAT. Среди них маршрутизаторы, межсетевые экраны (firewalls) и автономные устройства с поддержкой NAT. Принцип работы NAT заключается в преобразовании между частными сетевыми адресами и одним или несколькими глобально выделенными IP-адресами. Большинство устройств с поддержкой NAT можно сконфигурировать в трех режимах:

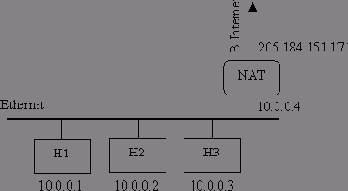

На рис. 2.11 представлена небольшая сеть с тремя хостами, для которой и пользуется блок адресов 10/8. Имеется также маршрутизатор, помеченный NAT у которого есть адрес в частной сети и адрес в Internet.
Рис. 2.11. Частная сеть с маршрутизатором, который поддерживает NAT
Поскольку показан только один глобальный адрес, ассоциированный с NAT, предположим, что маршрутизатор сконфигурирован с возможностью использования метода РАТ. Статический режим и режим выбора из пула аналогичны методу РАТ, но проще его, поскольку не нужно преобразовывать еще и номера портов.

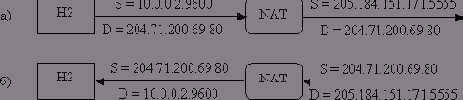

Допустим, что хосту Н2 надо отправить SYN-сегмент TCP по адресу 204.71.200.69 -на один из Web-серверов www.yahoo.com. - чтобы открыть соединение. На рис. 2.12а видно, что у сегмента, покидающего Н2, адрес получателя равен 204.71.200.69.80, а адрес отправителя - 10.0.0.2.9600.
Примечание: Здесь использована стандартная нотация, согласно которой адрес, записанный в форме A.B.C.D.P означает IP-адресA.B.C.D и порт Р.
В этом нет ничего особенного, за исключением того, что адрес отправителя принадлежит частной сети. Когда этот сегмент доходит до маршрутизатора, NAT Должен заменить адрес отправителя на 205.184.151.171, чтобы Web-сервер на сайте Yahoo знал, куда посылать сегмент SYN/ACK и последующие. Поскольку во всех пакетах, исходящих от других хостов в частной сети, адрес отправителя также будет заменен на 205.184.151.171, NAT необходимо изменить еще и номер пора некоторое уникальное значение, чтобы потом определять, какому хосту следует переправлять входящие пакеты. Исходящий порт 9600 преобразуется в 5555. Таким образом, у сегмента, доставленного на сайт Yahoo, адрес получателя будет 204.71.200.69.80, а адрес отправителя- 205.184.151.171.5555.
Рис. 2.12. Преобразование адресов портов
Из рис. 2.12б видно также, что в дошедшем до маршрутизатора ответе Yahoo адрес получателя равен 205.184.151.171.5555. NAT ищет этот номер порта в своей внутренней таблице и обнаруживает, что порт 5555 соответствует адресу 10.0.0.1.9600, так что после получения от маршрутизатора этого пакета в хосте Н2 появится информация, что адрес отправителя равен 204.71.200.69.80, а адрес получателя - 10.0.0.1.9600.
Описанный здесь метод PAT выглядит довольно примитивно, но есть много усложняющих его деталей. Например, при изменении адреса отправителя или но мера исходящего порта меняются как контрольная сумма заголовка IР - датаграммы так и контрольная сумма TCP-сегмента, поэтому их необходимо скорректировать.
В качестве другого примера возможных осложнений рассмотрим протокол передачи файлов FTP (File Transfer Protocol) [Reynolds and Postel 1985]. Когда FTP-клиенту нужно отправить файл или принять его от FTP-сервера, серверу посылается команда PORT с указанием адреса и номера порта, по которому будет ожидаться соединение (для передачи данных) от сервера. При этом NAT нужно распознать TCP-сегмент, содержащий команду PORT протокола FTP, и подменить в ней адрес и порт. В команде PORT адрес и номер порта представлены в виде ASCII-строк, поэтому при их подмене может измениться размер сегмента. А это, в свою очередь, повлечет изменение порядковых номеров байтов. Так что NAT должен за этим следить, чтобы вовремя скорректировать порядковые номера в сегменте подтверждения АСК, а также в последующих сегментах с того же хоста.
Несмотря на все эти сложности, NAT работает неплохо и широко распространен. В частности, PAT - это естественный способ подключения небольших сетей к Internet в ситуации, когда имеется только одна точка выхода.
