Тупиковые и не совсем тупиковые области


Число внешних маршрутов, которые пограничные маршрутизаторы автономной системы объявляют в системе, может быть очень велико, потому что в общем случае эти маршруты должны описывать путь до любой сети в Интернет. Для многих периферийных областей, особенно имеющих только один ABR, знать и обрабатывать все эти маршруты представляется избыточным. Внутренним маршрутизаторам области для отправки данных, адресованных вовне автономной системы, достаточно пересылать их пограничному маршрутизатору области, а тот уже, на основании всей информации о внешних маршрутах, будет принимать решения, через какой из пограничных маршрутизаторов системы отправить эти данные.

Области, внутрь которых не передается информация о внешних маршрутах (см. ), называются тупиковыми областями (stub areas). Все дейтаграммы, исходящие из данной области и адресованные за пределы автономной системы, отправляются по маршруту по умолчанию (default) через определенный ABR. Тупиковая область может иметь несколько ABR, но для каждого узла внутри области установлен маршрут по умолчанию, проходящий только через один их ABR.

Данные о достижимости сетей своей автономной системы объявляются в тупиковую область ее пограничными маршрутизаторами, как и в обычную область. Однако и эта информация может оказаться избыточной (например, если тупиковая область имеет всего один ABR). Тогда маршрут по умолчанию распространяется не только на дейтаграммы, адресованные за пределы автономной системы, но и на дейтаграммы, адресованные за пределы области.

В тупиковой области не могут находиться пограничные маршрутизаторы автономной системы. Через тупиковую область не может проходить виртуальная связь.

Протокол OSPF определяет также понятие не совсем тупиковых областей (not so stubby area, NSSA). К таким областям относятся тупиковые области, в которых разрешено объявлять некоторые внешние маршруты. Рассмотрим автономные системы, изображенные на рис. 5.4.3.

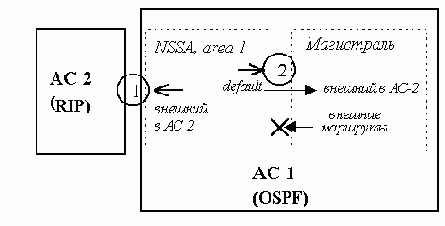

Рис. 5.4.3. Пример NSSA

Толстые стрелки описывают объявление (экспорт) маршрутов, тонкие- сами маршруты.

К области 1, входящей в АС 1, подключена небольшая автономная система 2, маршрутизируемая по RIP. Объявление области 1 как не совсем тупиковой позволяет, с одной стороны, не экспортировать в нее все внешние маршруты, ведущие из АС 1 и объявленные в магистрали, заменив их, как и в тупиковой области, маршрутом по умолчанию (default). С другой стороны, есть возможность сделать исключение, а именно, объявить внутри области 1 внешний маршрут в АС 2 через ASBR ?

и экспортировать это объявление в остальную часть АС 1 через ABR ?

.

Внешние маршруты, которые можно объявлять в NSSA, отличаются от остальных внешних маршрутов (которые не объявляются, а сводятся в маршрут по умолчанию) тем, что объявление о них имеет специальный тип (см. ).
