первый октет обнулен за исключением
Значения полей:

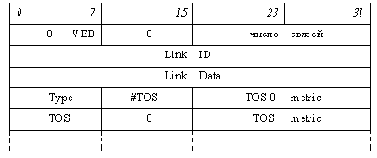

VEB(3 бита) - первый октет обнулен за исключением трех старших бит V (бит 5), E (бит 6) и B (бит 7). Установленные значения этих бит говорят о том, что маршрутизатор, объявивший данное LSA, является:
бит B - пограничным маршрутизатором области (ABR);
бит Е - пограничным маршрутизатором системы (ASBR);
бит V - оконечной точкой виртуальной связи.
Число связей (2 октета) - число связей, объявленных в данном LSA.
Объявление о каждой связи состоит из полей "Link ID", "Link Data", "Type", "#TOS", "TOS 0 metric", за которыми может следовать 0 или более 32-разрядных слов, состоящих из полей "TOS", нулевого октета и "TOS metric". Количество таких слов определяется полем "#TOS".
Link ID (4 октета), Link Data (4 октета), Type (1 октет) - интерпретация полей "Link ID" и "Link Data" зависит от значения поля "Type" (ниже в колонке "Link Data" под IP-адресом понимается IP-адрес интерфейса объявляющего маршрутизатора, подключенного к той связи, которую он объявляет):
2 - связь с транзитной сетью
#TOS (1 октет) - число метрик для маршрутизации по типу сервиса для данной связи (0 - метрики для маршрутизации по типу сервиса не определены).
TOS 0 metric (2 октета) - метрика данной связи для маршрутизации без учета типа сервиса (метрика по умолчанию).
TOS (1 октет), TOS metric (2 октета) - метрика данной связи ("TOS metric") для указанного типа сервиса ("TOS"). Число таких метрик определено полем "#TOS" и может быть равно нулю. Значение TOS определяется, как в заголовке IP-дейтаграммы. Несмотря на то, что маршрутизация по типу сервиса исключена из последней версии стандарта OSPF, эти поля поддерживаются для совместимости с предыдущими версиями.
Кроме собственно связей с тупиковыми сетями, следующие связи объявляются как связи с тупиковыми сетями:
- связь с собственным интерфейсом (интерфейсами) типа loopback (Link ID=IP-адрес интерфейса, Link Data заполняется единицами);
- cвязь с хостом, подключенным к маршрутизатору по двухточечной линии (Link ID=IP-адрес хоста, Link Data заполняется единицами);
- связь с сетью, представляющей собой двухточечное соединение между маршрутизаторами (в дополнение к собственно двухточечной связи между маршрутизаторами); в случае, если этой сети не присвоены адрес и маска, Link ID равен IP-адресу интерфейса соседнего маршрутизатора, Link Data заполняется единицами;
- связь с собственным интерфейсом, подключенным к соединению типа point-to-multipoint (в дополнение к двухточечным связям с каждым из соседей, подключенным к этому соединению); Link ID=IP-адрес интерфейса, Link Data заполняется единицами.
Значения полей:

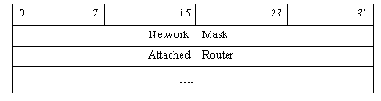

Network Mask (4 октета) - маска сети множественного доступа (адрес этой сети указан в поле "Link State ID" заголовка LSA).
Attached Router (4 октета) - идентификатор маршрутизатора, подключенного к сети множественного доступа. Перечисляются все маршрутизаторы, установившие отношения смежности с выделенным маршрутизатором. Длина списка маршрутизаторов определяется из общей длины LSA, указанной в заголовке LSA.
LSA этого типа описывает связи, направленные в графе системы от вершины типа "транзитная сеть" к маршрутизаторам этой сети. Метрика этих связей не указывается, поскольку она считается равной нулю.
Значения полей:

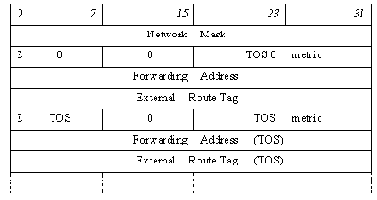

Network Mask (4 октета) - маска внешней IP-сети. IP-адрес этой сети указан в поле "Link State ID" заголовка LSA.
Далее следует одна или более записей с указанием метрики и других характеристик маршрута до данной сети для разных типов сервиса (поля "E TOS", "TOS metric", "Forwarding Address", "External Route Tag"). Первыми указываются характеристики для TOS=0 (т.е. когда тип сервиса не учитывается), эта часть присутствует обязательно. Число прочих типов сервиса, представленных в LSA, определяется из общей длины LSA, указанной в заголовке LSA. Несмотря на то, что маршрутизация по типу сервиса исключена из последней версии стандарта OSPF, соответствующие поля поддерживаются для совместимости с предыдущими версиями.
E (E TOS) - младший бит октета, содержащего значение TOS (самим значением TOS используются биты 3-6). Имеет следующие значения:
Е установлен a
метрика внешнего маршрута исчисляется в единицах, не сравнимых с исчислением метрик в OSPF (протоколы внешней маршрутизации, поставляющие данные о внешних маршрутах, не обязаны использовать совместимые с OSPF значения метрик); в этом случае метрика, указанная для соответствующего TOS, должна считаться больше любой метрики в OSPF-системе;
Е сброшен a
метрика внешнего маршрута может складываться с метриками внутренних маршрутов.
TOS 0 metric (TOS metric) (2 октета) - метрика для соответствующего значения TOS.
Forwarding Address (4 октета) - адрес маршрутизатора, которому следует пересылать дейтаграммы, адресованные в объявляемую внешнюю сеть. Это поле используется, когда ASBR считает, что он сам - не лучший "следующий маршрутизатор" на пути в данную внешнюю сеть. Например, в одной IP-сети с ASBR находится маршрутизатор G, не поддерживающий протокол OSPF (а поддерживающий, например, BGP), причем через G лежат кратчайшие маршруты к определенным внешним сетям. ASBR, который также поддерживает и BGP, узнаёт от G об этих маршрутах и объявляет их в автономной системе, однако с помощью "Forwarding Address" он тут же указывает, что дейтаграммы, адресованные в эти сети, лучше сразу же направлять маршрутизатору G.
Возможны и другие примеры.
Если поле "Forwarding Address" обнулено, то дейтаграммы следует пересылать тому ASBR, который объявил данное LSA.
External Route Tag (4 октета) - поле, используемое ASBR для целей внешней маршрутизации; модулем OSPF игнорируется.
Если возможно, адреса нескольких внешних сетей агрегируются в общий адрес с более короткой маской, что уменьшает количество LSA и размер базы данных.
