Классовая модель


В классовой модели IP-адрес может принадлежать к одному из четырех классов сетей. Каждый класс характеризуется определенным размером сетевой части адреса, кратным восьми; таким образом, граница между сетевой и хостовой частями IP-адреса в классовой модели всегда проходит по границе октета. Принадлежность к тому или иному классу определяется по старшим битам адреса.

Класс А. Старший бит адреса равен нулю. Размер сетевой части равен 8 битам. Таким образом, может существовать всего примерно 27 сетей класса А, но каждая сеть обладает адресным пространством на 224 хостов. Так как старший бит адреса нулевой, то все IP-адреса этого класса имеют значение старшего октета в диапазоне 0— 127, который является также и номером сети.

Класс В. Два старших бита адреса равны 10. Размер сетевой части равен 16 битам. Таким образом, может существовать всего примерно 214 сетей класса В, каждая сеть обладает адресным пространством на 216 хостов. Значения старшего октета IP-адреса лежат в диапазоне 128 — 191, при этом номером сети являются два старших октета.

Класс С. Три старших бита адреса равны 110. Размер сетевой части равен 24 битам. Количество сетей класса С примерно 221, адресное пространство каждой сети рассчитано на 254 хоста. Значения старшего октета IP-адреса лежат в диапазоне 192 - 223, а номером сети являются три старших октета.

Класс D. Сети со значениями старшего октета IP-адреса 224 и выше. Зарезервированы для специальных целей. Некоторые адреса используются для мультикастинга - передачи дейтаграмм группе узлов сети, например:

224.0.0.1 - всем хостам данной сети;

224.0.0.2 - всем маршрутизаторам данной сети;

224.0.0.5 - всем OSPF-маршрутизаторам;

224.0.0.6 - всем выделенным (designated) OSPF-маршрутизаторам;

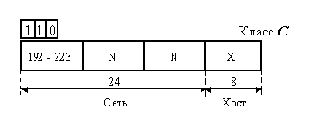

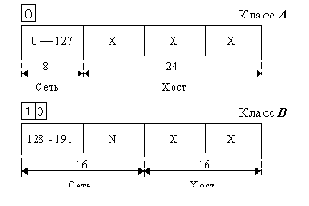

Рис. 2.2.1. Классы IP-адресов

В классе А выделены две особые сети, их номера 0 и 127. Сеть 0 используется при маршрутизации как указание на маршрут по умолчанию (см. п. 2.3) и в других особых случаях.

IP-интерфейс с адресом в сети 127 используется для адресации узлом себя самого (loopback, интерфейс обратной связи). Интерфейс обратной связи не обязательно имеет адрес в сети 127 (особенно у маршрутизаторов), но если узел имеет IP-интерфейс с адресом 127.0.0.1, то это - интерфейс обратной связи. Обращение по адресу loopback-интерфейса означает связь с самим собой (без выхода пакетов данных на уровень доступа к среде передачи); для протоколов на уровнях транспортном и выше такое соединение неотличимо от соединения с удаленным узлом, что удобно использовать, например, для тестирования сетевого программного обеспечения.

В любой сети (это справедливо и для бесклассовой модели, которую мы рассмотрим ниже) все нули в номере хоста обозначают саму сеть, все единицы - адрес широковещательной передачи (broadcast).

Например, 194.124.84.0 - сеть класса С, номер хоста в ней определяется последним октетом. При отправлении широковещательного сообщения оно отправляется по адресу 194.84.124.255. Номера, разрешенные для присваивания хостам: от 1 до 254 (194.84.124.1 — 194.84.124.254), всего 254 возможных адреса.

Другой пример: в сети 135.198.0.0 (класс В, номер хоста занимает два октета) широковещательный адрес 135.198.255.255, диапазон номеров хостов: 0.1 — 255.254 (135.198.0.1 — 135.198.255.254).
